鋅犧牲陽極材料參數以及性能

  陽極材料在使用過程中，我國在60年代以前，使用的都是純鋅陽極材料，在用這種純鋅陽極材料做犧牲陽極時，要求鋅含量大于99.995%，包含雜質鐵含量小于0.0041%。其中FE，CU,PB等陰極性雜質元素對鋅陽極的腐蝕溶解和性能影響比較大。這種純鋅陽極的作用主要受哪些影響呢？純鋅陽極作為比較容易極化而失去陰極保護作用，其中以鐵的影響大。作為鋅合金陽極材料生產廠家，提供多種規格型號的鋅陽極材料，常用的鋅陽極材料在使用過程中應用比較廣泛。

  作為鋅合金陽極材料，主要陽極材料為ZN-AI-X系合金，其中包含AI量的04%-0.6%的ZN-AI合金陽極組織為鋁在鋅中的單相。固溶體，其電流效率高，極化率小，電位較負并且穩定等優點。為了能更好的在犧牲陽極中使用，我們的鋅陽極也在進一步改善性能，其中ZN-AI-CD系合金是目前國內外廣泛引用的鋅合金犧牲陽極材料，我們把它統稱為三元鋅合金材料。

  所謂的三元鋅合金材料有哪些優勢？目前在使用過程中，我們發現三元鋅合金材料的電位和發生電流比較穩定，陽極極化小，電流效率高，溶解均勻，腐蝕產物易脫落，具有較好的電化學性能等優點，所以使用比較廣泛。在使用中ZN-AI-MN合金中的MN可以提高鋁在鋅中的固溶度，使合金的陽極活性穩定，自腐蝕速度降低。

  那么，哪種鋅陽極材料的含鐵量高呢？能強烈提高鋅的活性的是AN-AI-HG中的HG，這種允許含鐵量較高。但是這種鋅陽極材料在使用時受到*，其原因是含汞，貢是劇毒品，熔煉和使用均有污染，故作為犧牲陽極使用受到*。

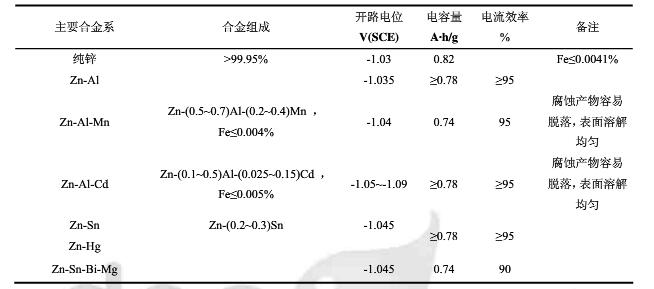

  關于鋅合金犧牲陽極材料的參數以及性能如下圖所示：
